分類
電氣參數
型號 | CLW350-AS1-12V | CLW350-AS1-24V | ||
輸入 | 電壓范圍 | 176~264VAC | ||
輸入電流 | 230VAC/3.5A | |||
效率 | ≥90% | ≥91% | ||
頻率范圍 | 47~63HZ | |||
漏電流 | <1mA/240VAC | |||
浪涌電流 | 冷啟動60A/230VAC | |||
輸出 | 直流電壓 | 12V | 24V | |
額定電流 | 29A | 14.6A | ||
功率 | 348W | 350W | ||
電壓調節范圍 | ±5% | ±5% | ||
紋波及噪聲 | 200mVp-p | 200mVp-p | ||
啟動上升時間 | 1500ms，50ms/230VAC 負載100% | |||
保持時間 | 20ms/230VAC 負載100% | |||
線性調整率 | ±0.5% | ±0.5% | ||
負載調整率 | ±1.5% | ±1.5% | ||
電壓精度 | ±1.0% | ±1.0% | ||
環境要求 | 工作溫度及溫度 | -30~70℃ 20%~95%RH 不凝露（詳情參考降額曲線） | ||
儲存溫濕度 | -40~80℃ 10%~95%RH 不凝露 | |||
振動 | 頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環 | |||
沖擊 | 加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊 | |||
海拔高度 | 2000mtrs（2000m以上 | |||
電磁 兼容 | 電磁耐受 | 設計參考：EN55024；EN61000-4-2,3,4,5,6,8,11 | ||
諧波電流 | 設計參考：GB17625.1；EN61000-3-2,-3 限值要求 | |||
EMC指標 | 設計參考：EN55022 | |||
安規 | 安全規范 | 設計參考：GB4943/UL1012 | ||
耐壓 | 輸入--輸出 I/P-O/P:3Kvac/5mA；輸入---機殼 I/P-CASE:1.5Kvac/5mA；輸出---機殼 O/P-CASE:0.5Kvac/5mA 每項測試時間為：1min | |||
絕緣阻抗 | I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms | |||
保護 | 過壓保護 | 13.5-15 | 26-29 | |
限壓型，額定電壓的 115%～140% | ||||
過載保護 | 110~165% rated 打嗝模式，消除過載后恢復工作 | |||
過溫保護 | / | |||
短路保護 | 可長期短路不損壞 | |||
可靠性 | MTBF | 25℃環境下：100000Hrs | ||
其他要求 | 尺寸 | 225*122*47.2（長*寬*高） | ||
包裝 | 0.97Kg/只，17只/箱 | |||
冷卻方式 | tt自冷¨風冷 | |||
延伸方式 | ¨雙三防¨加蓋¨低溫啟動（-40℃）¨其他 | |||
備注 | *如未特別說明 *為了延長使用壽命，建議配置負載時多留30%的余量 *開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試 *電源是設備系統元器件的一部分 | |||

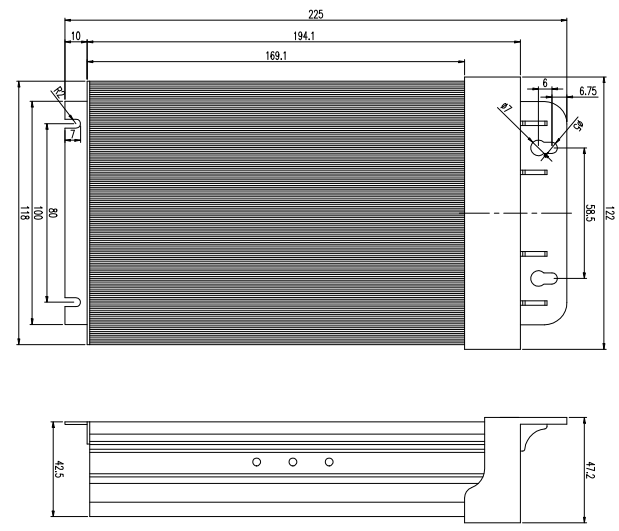

機構尺寸
