分類
電氣參數
型號 | CL-A2-400W-3.3 | CL-A2-400W-3.8 | CL-A2-400W-4.2 | CL-A2-400W-4.5 | CL-A2-400W-5 | |
輸入 | 電壓范圍 | 176~264VAC | ||||
輸入電流 | 230VAC/4.5A | |||||
效率 | ≥68% | ≥71% | ≥72% | ≥73% | ≥74% | |
頻率范圍 | 47~63HZ | |||||
漏電流 | <1mA/240VAC | |||||
浪涌電流 | 冷啟動70A/230VAC | |||||
輸出 | 直流電壓 | 3.3V | 3.8V | 4.2V | 4.5V | 5V |
額定電流 | 80A | 80A | 80A | 80A | 80A | |
功率 | 264W | 304W | 336W | 360W | 400W | |
電壓調節范圍 | ±5% | ±5% | ±5% | ±5% | ±5% | |
紋波及噪聲 | 120mVp-p | 120mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | |
啟動上升時間 | 1500ms，50ms/230VAC 負載100% | |||||
保持時間 | 20ms/230VAC 負載100% | |||||
線性調整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
負載調整率 | ±2.0% | ±2.0% | ±2.0% | ±2.0% | ±2.0% | |
電壓精度 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
環境要求 | 工作溫度及溫度 | -20~70℃ 20%~95%RH 不凝露（詳情參考降額曲線） | ||||
儲存溫濕度 | -40~80℃ 10%~95%RH 不凝露 | |||||
振動 | 頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環 | |||||
沖擊 | 加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊 | |||||
海拔高度 | 2000mtrs（2000m以上，每升高100m，環境溫度降低0.6℃） | |||||
電磁 兼容 | 電磁耐受 | 設計參考：EN55024；EN61000-4-2,3,4,5,6,8,11 | ||||
諧波電流 | 設計參考：GB17625.1；EN61000-3-2,-3 限值要求 | |||||
EMC指標 | 設計參考：EN55022 | |||||
安規 | 安全規范 | 設計參考：GB4943/UL1012 | ||||
耐壓 | 輸入--輸出 I/P-O/P:3Kvac/5mA；輸入---機殼 I/P-CASE:1.5Kvac/5mA；輸出---機殼 O/P-CASE:0.5Kvac/5mA 每項測試時間為：1min | |||||
絕緣阻抗 | I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms | |||||
保護 | 過壓保護 | / | / | / | / | / |
/ | ||||||
過載保護 | 110~165% rated 鎖死模式，消除過載后需重啟方能恢復工作 | |||||
過溫保護 | / | |||||
短路保護 | 輸出端短路后電源保護，去除異常（保留負載）需重啟方能恢復工作 | |||||
可靠性 | MTBF | 25℃環境下：100000Hrs，MIL-217 Method | ||||
其他要求 | 尺寸 | 202*114*49.5（長*寬*高） | ||||
包裝 | 0.82Kg/只，20只/箱，18.1KG/箱 | |||||
冷卻方式 | t¨自冷t風冷 | |||||
延伸方式 | ¨雙三防¨加蓋¨低溫啟動（-40℃）¨其他 | |||||
備注 | *如未特別說明，所有規格參數均在輸入為230VAC，額定負載，25℃環境下測量。 *為了延長使用壽命，建議配置負載時多留30%的余量。例如：設備需要100W的功率，則選用不小于130W的電源。 *開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。 *電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認。 | |||||

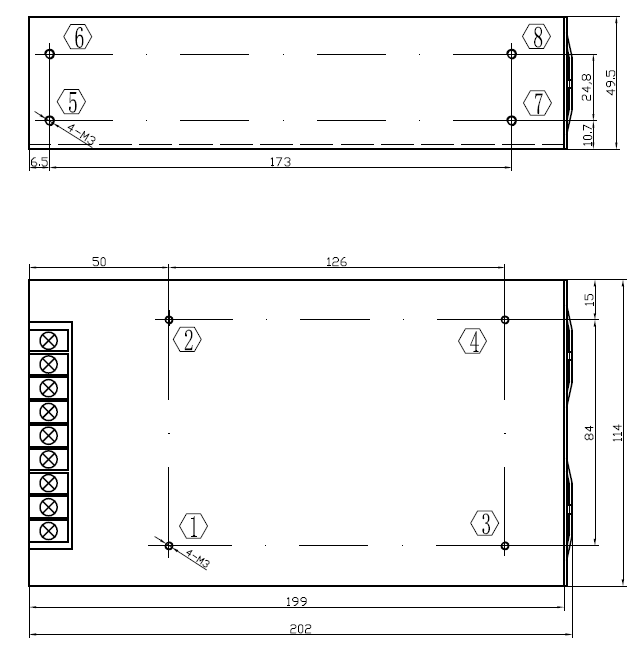

機構尺寸
