分類
電氣參數
型號 | CL-A-60W-12 | CL-A-60W-24 | CL-A-60W-36 | CL-A-60W-48 | |
輸入 | 電壓范圍 | 176~264VAC | |||
輸入電流 | 230VAC/0.8A | ||||
效率 | ≥80% | ≥84% | ≥85% | ≥85% | |
頻率范圍 | 47~63HZ | ||||
漏電流 | <1mA/240VAC | ||||
浪涌電流 | 冷啟動40A/230VAC | ||||
輸出 | 直流電壓 | 12V | 24V | 36V | 48V |
額定電流 | 5A | 2.5A | 1.6A | 1.2A | |
功率 | 60W | 60W | 57.6W | 57.6W | |
電壓調節范圍 | ±5% | ±5% | ±5% | ±5% | |
紋波及噪聲 | 120mVp-p | 150mVp-p | 180mVp-p | 200mVp-p | |
啟動上升時間 | 1500ms，50ms/230VAC 負載100% | ||||
保持時間 | 20ms/230VAC 負載100% | ||||
線性調整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
負載調整率 | ±1.5% | ±1.5% | ±1.5% | ±1.5% | |
電壓精度 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
環境要求 | 工作溫度及溫度 | -20~70℃ 20%~95%RH 不凝露（詳情參考降額曲線） | |||
儲存溫濕度 | -40~80℃ 10%~95%RH 不凝露 | ||||
振動 | 頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環 | ||||
沖擊 | 加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊 | ||||
海拔高度 | 2000mtrs（2000m以上 ，每升高100m，環境溫度降低0.6℃） | ||||
電磁 兼容 | 電磁耐受 | 設計參考：EN55024 ；EN61000-4-2,3,4,5,6,8,11 | |||
諧波電流 | 設計參考：GB17625.1 ；EN61000-3-2,-3 限值要求 | ||||
EMC指標 | 設計參考：EN55022 | ||||
安規 | 安全規范 | 設計參考：GB4943/UL1012 | |||
耐壓 | 輸入--輸出 I/P-O/P:1.5Kvac/5mA；輸入---機殼 I/P-CASE:1.5Kvac/5mA ；輸出---機殼 O/P-CASE:0.5Kvac/5mA 每項測試時間為：1min | ||||
絕緣阻抗 | I/P-O/P：50M ohms ；I/P-Case：50M ohms；O/P-Case：50M ohms | ||||
保護 | 過壓保護 | / | / | / | / |
/ | |||||
過載保護 | 110~165% rated 打嗝模式 ，消除過載后恢復工作 | ||||
過溫保護 | / | ||||
短路保護 | 輸出端短路后電源保護 ，去除異常（保留負載）恢復工作 | ||||
可靠性 | MTBF | 25℃環境下：100000Hrs，MIL-217 Method | |||
其他要求 | 尺寸 | 159*98*42（長*寬*高） | |||
包裝 | 0.4Kg/只 ，28只/箱，12.4KG/箱 | ||||
冷卻方式 | tt自冷¨風冷 | ||||
延伸方式 | ¨雙三防¨加蓋¨低溫啟動（-40℃）¨其他 | ||||
備注 | *如未特別說明，所有規格參數均在輸入為230VAC ，額定負載，25℃環境下測量。*為了延長使用壽命 ，建議配置負載時多留30%的余量。例如：設備需要100W的功率，則選用不小于130W的電源。*開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm ，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。*電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認 。 | ||||

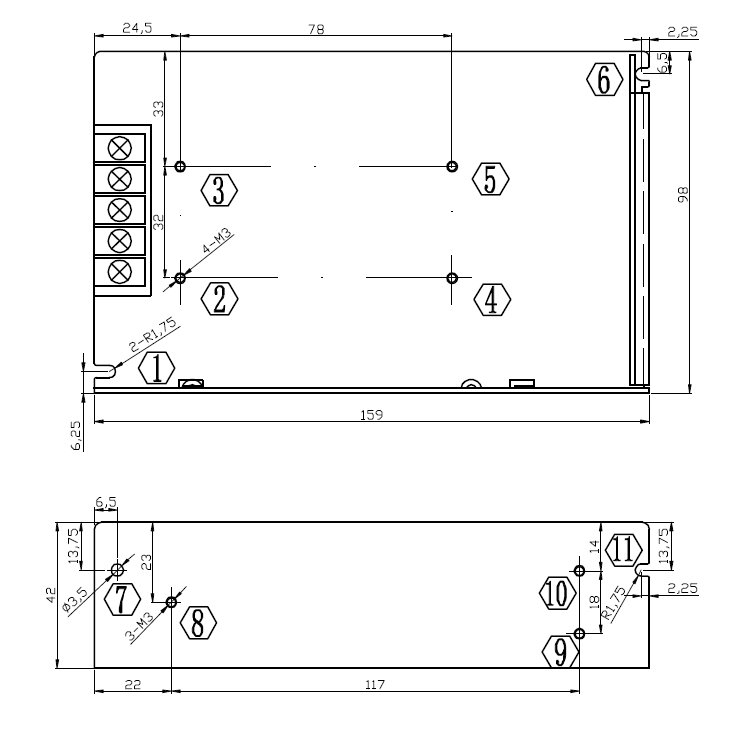

機構尺寸
