分類
電氣參數
型號 | CL-ADPV36-12 | CL-ADPV36-24 | |
輸入 | 電壓范圍 | 90~264VAC | |
輸入電流 | 1.0A/100~240VAC | ||
頻率范圍 | 47~63Hz | ||
效率(typ.) | ≥85% | ≥87% | |
漏電流 | <1.0mA/240VAC | ||
浪涌電流 | 冷機啟動60A/230VAC | ||
輸出 | 直流電壓 | 12V | 24V |
額定電流 | 3A | 1.5A | |
功率 | 36W | 36W | |
電壓調節范圍 | / | / | |
紋波及噪聲 | ≤200mVp-p | ≤240mVp-p | |
啟動 | 1000ms，60ms/230VAC 負載100% | ||
保持時間 | 30ms/230VAC 負載100% | ||
線性調整率 | ±1% | ±1% | |
負載調整率 | ±2% | ±2% | |
電壓精度 | ±3% | ±3% | |
環境要求 | 工作溫度及溫度 | -30~70℃20%~95%RH 不凝露（詳情參考降額曲線） | |
儲存溫濕度 | -40~80℃10%~95%RH 不凝露 | ||
振動 | 頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環 | ||
沖擊 | 加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊 | ||
海拔高度 | 5000m（2000m以上，每升高100m，環境溫度降低0.6℃） | ||
電磁 兼容 | 電磁兼容發射 | 設計參考:EN55032; EN61000-3-3; GB17743, GB9254 | |
諧波電流 | 設計參考:EN61000-3-2 Class C (@負載≧60%) ,GB17625.1, | ||
電磁兼容抗擾度 | 設計參考:EN61000-4-2,3,4,5,6,8,11; | ||
安規 | 安全規范 | 設計參考:GB4943;IEC/EN61347-1 | |
耐壓 | 輸入--輸出 I/P-O/P:3kVac；輸入---機殼 I/P-CASE:1.8kVac；每項測試時間為：1min | ||
絕緣阻抗 | I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms | ||
保護 | 過壓保護 | / | / |
過載保護 | 120~160% 關閉輸出，打嗝模式 | ||
短路保護 | 輸出端短路后電源關閉輸出，短路移除后自恢復 | ||
可靠性 | MTBF | 25℃環境下：≥150000Hrs，MIL-217 Method | |
其他要求 | 尺寸 | 89*51*32mm（長*寬*高） | |
包裝 | 0.18 Kg/只，60只/箱，12KG/箱 | ||
冷卻方式 | tt自冷¨風冷 | ||
延伸方式 | ¨雙三防¨加蓋¨低溫啟動（-40℃）¨其他 | ||
備注 | *如未特別說明，所有規格參數均在輸入為230VAC，額定負載，25℃環境下測量。 *為了延長使用壽命，建議配置負載時多留30%的余量。例如：設備需要100W的功率，則選用不小于130W的電源。 *開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。 *電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認。 | ||

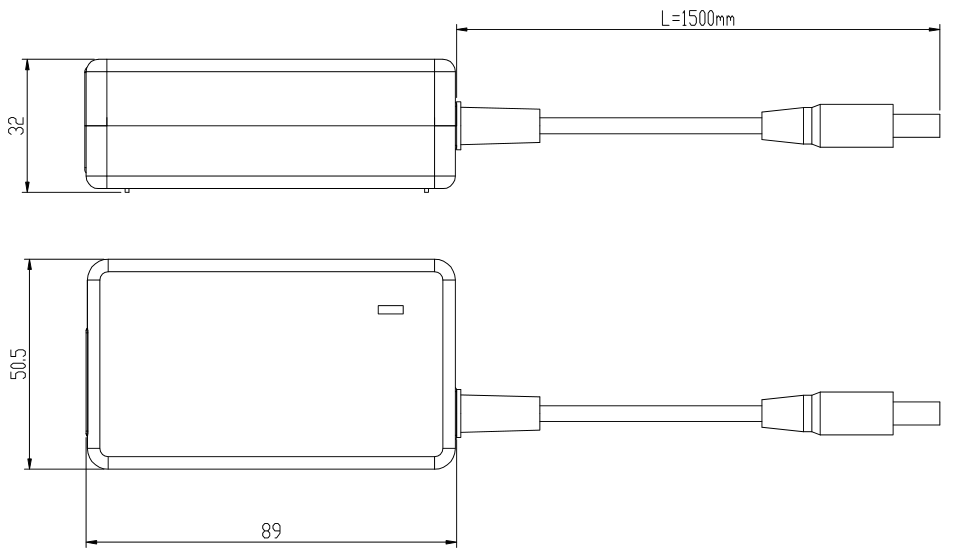

機構尺寸
