分類
電氣參數
型號 | CL-AS5-300W-3.8 | CL-AS5-300W-4.2 | CL-AS5-300W-4.5 | CL-AS5-300W-5 | |
輸入 | 電壓范圍 | 180~264VAC | |||
最大輸入電流 | 230CAC/3.5A | ||||
效率 | ≥84% | ≥85% | ≥87% | ≥88% | |
頻率范圍 | 47~63HZ | ||||
漏電流 | <1mA/240VAC | ||||
浪涌電流 | 冷啟動110A/230VAC | ||||
輸出 | 直流電壓 | 3.8V | 4.2V | 4.5V | 5V |
額定電流 | 60A | 60A | 60A | 60A | |
功率 | 228W | 252W | 270W | 300W | |
電壓調節范圍 | / | / | / | / | |
紋波及噪聲 | 200mVp-p | 200mVp-p | 200mVp-p | 200mVp-p | |
啟動上升時間 | 1500ms，50ms/230VAC 負載100% | ||||
保持時間 | ≥10ms/230VAC 負載80% | ||||
線性調整率 | ±1% | ±1% | ±1% | ±1% | |
負載調整率 | ±2% | ±2% | ±2% | ±2% | |
電壓精度 | ±2% | ±2% | ±2% | ±2% | |
環境要求 | 工作溫度及溫度 | -40~70℃ 20%~95%RH 不凝露（詳情參考降額曲線） | |||
儲存溫濕度 | -40~80℃ 10%~95%RH 不凝露 | ||||
振動 | 頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環 | ||||
沖擊 | 加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊 | ||||
海拔高度 | 2000mtrs（2000m以上 | ||||
電磁 兼容 | 電磁耐受 | 設計參考：EN55024 | |||
諧波電流 | 設計參考：GB17625.1；EN61000-3-2,-3 限值要求 | ||||
EMC指標 | / | ||||
安規 | 安全規范 | 設計參考：GB4943/UL1012 | |||
耐壓 | 輸入--輸出 I/P-O/P:1.5Kvac/10mA | ||||
絕緣阻抗 | I/P-O/P：20M ohms；I/P-Case：20M ohms | ||||
保護 | 過壓保護 | ≤6.0V | ≤6.0V | ≤6.0V | ≤6.0V |
110~150% rated 打嗝模式 | |||||
過載保護 | 110~150% rated 打嗝模式，消除過載后能自動恢復工作 | ||||
過溫保護 | 當過溫保護時,電源關閉輸出 | ||||
短路保護 | 輸出端短路后電源保護，打嗝模式 | ||||
可靠性 | MTBF | 25℃環境下：100000Hrs | |||
其他要求 | 尺寸 | 212*82*31.5（長*寬*高） | |||
包裝 | 0.55Kg/只，28只/箱 | ||||
冷卻方式 | t自冷¨風冷 | ||||
延伸方式 | ¨雙三防¨加蓋¨低溫啟動（-40℃）¨其他 | ||||
備注 | *如未特別說明 *為了延長使用壽命，需要帶面積不小于400mm*400mm*3mm 散熱鋁板 *開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試 *電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認。 | ||||
機構尺寸

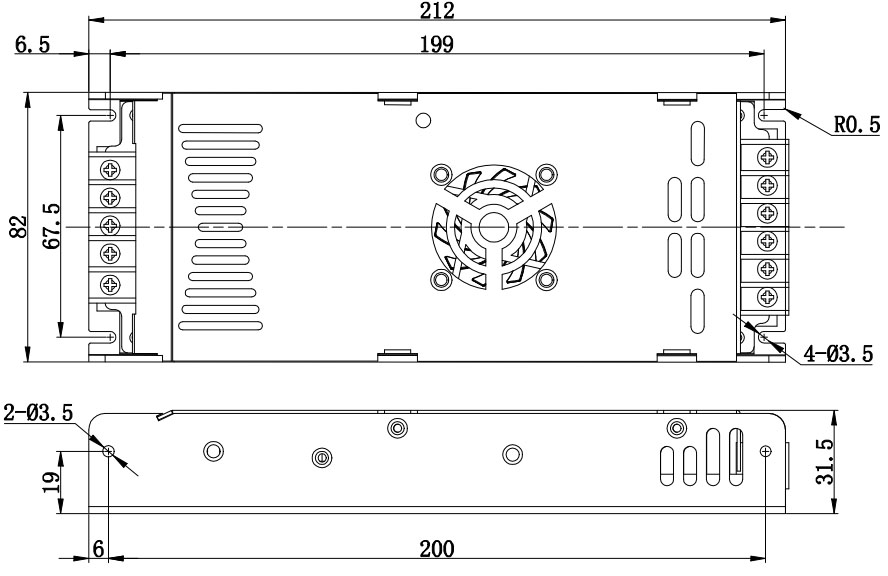

a. CL-AS5-300W的外形尺寸

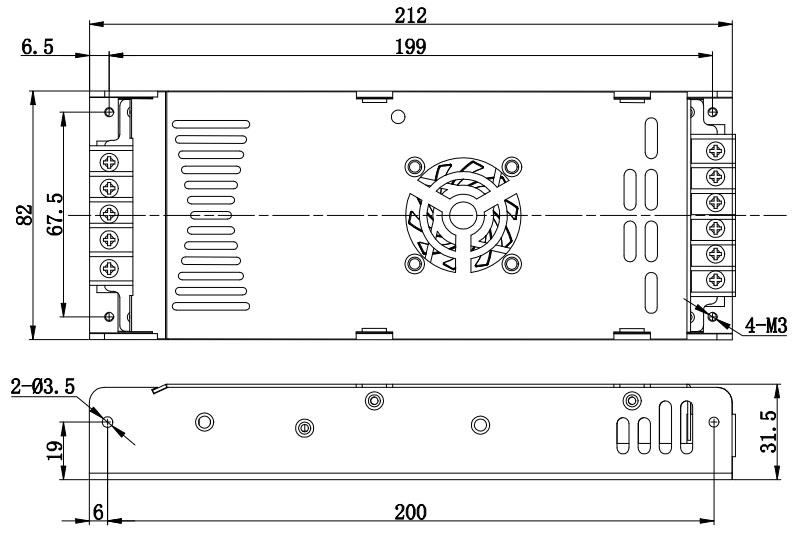

b. CL-AS5-300W-B的外形尺寸

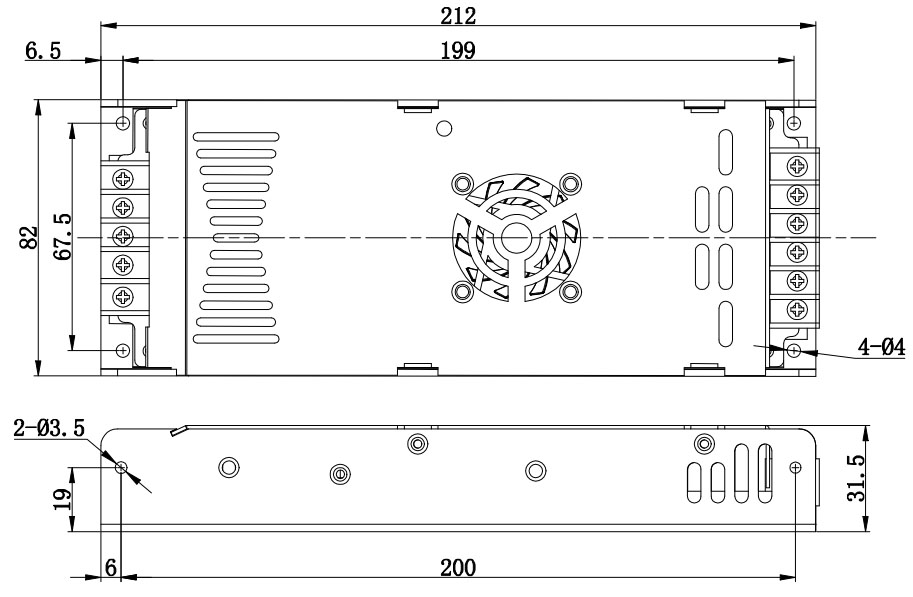

c. CL-AS5-300W-C的外形尺寸
