分類
電氣參數
型號 | CLD-350-36B | ||
輸入 | 電壓范圍 | 81～132VDC | |
輸入電流 | 120VDC/6.5A | ||
效率 | ≥83% | ||
漏電流 | <1mA/120VDC | ||
浪涌電流 | 冷啟動50A/110VDC | ||
輸出 | 輸出通道 | V1 | V2 |
直流電壓 | 36V | 24V | |
額定電流 | 7.5A(D=0. 33) | 2.5A(D=0. 33) | |
功率 | 350W (D=0. 33max); 1、峰值輸出功率(350W)工作占空比:D≤0.33;2、連續工作頻率小于0.01Hz; 3、在滿足上面兩條的情況下 | ||
電壓調節范圍 | 36V±1V | / | |
紋波及噪聲 | ≤300mVp-p | ≤200mVp-p | |
啟動上升時間 | 2000ms | ||
保持時間 | 20ms 負載100% | ||
線性調整率 | ±1% | ±1% | |
負載調整率 | ±2% | ±2% | |
電壓精度 | ±3% | ±3% | |
環境要求 | 工作溫度及溫度 | -20~70℃20%~95%RH 不凝露（詳情參考降額曲線） | |
儲存溫濕度 | -30~80℃10%~95%RH 不凝露 | ||
振動 | 頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環 | ||
沖擊 | 加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊 | ||
海拔高度 | 2000mtrs（2000m以上，每升高100m | ||
電磁 兼容 | 電磁耐受 | 設計參考：EN55032 | |
諧波電流 | 設計參考：GB17625.1； | ||
EMC指標 | 設計參考：EN55032 | ||
安規 | 安全規范 | 設計參考：IEC60950\ GB36284 | |
耐壓 | 輸入--輸出 I/P-O/P:3Kvac/5mA；輸入---機殼 I/P-CASE:1.5Kvac/5mA；輸出---機殼 O/P-CASE:0.5Kvac/5mA 每項測試時間為：1min | ||
絕緣阻抗 | I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms | ||
保護 | 過壓保護 | / | / |
過載保護 | 110~165% rated 打嗝模式，消除過載后恢復工作 | ||
過溫保護 | 保護，溫度降低后，自動重啟 | ||
短路保護 | 去除短路（保留負載）恢復工作 | ||
可靠性 | MTBF | 25℃環境下：100000Hrs，MIL-217 Method | |
其他要求 | 尺寸 | 167x100x42mm(L*W*H) | |
包裝 | 0.63 Kg/只，24只/箱，16KG/箱 | ||
冷卻方式 | tt自冷¨風冷 | ||
延伸方式 | ¨雙三防¨加蓋¨低溫啟動（-40℃）¨其他 | ||
備注 | *如未特別說明，所有規格參數均在輸入為230VAC，額定負載，25℃環境下測量。 *為了延長使用壽命，建議配置負載時多留30%的余量。例如：設備需要100W的功率，則選用不小于130W的電源。 *開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。 *電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認。 | ||

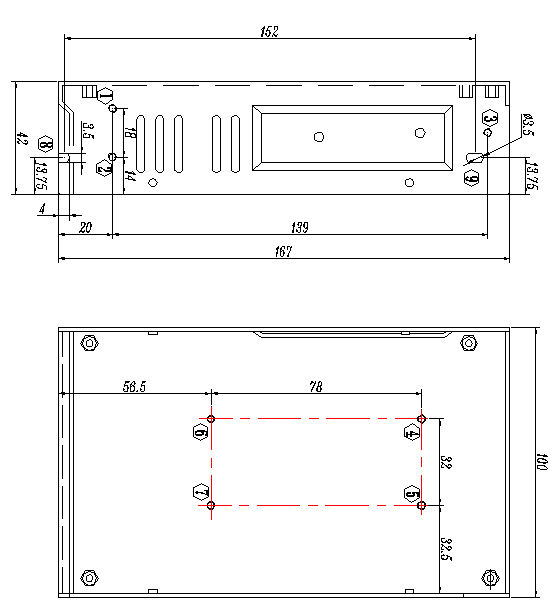

機構尺寸
