電氣參數
型號 | CL-PAS-750-12A | CL-PAS-1200-24A | CL-PAS-1200-36A | CL-PAS-1200-48A | |
輸入 | 輸入電壓 | 90~264VAC | |||
輸入電流 | 100~180VAC/10A，200~240VAC/8A | ||||
頻率范圍 | 47~63HZ | ||||
效率 | ≥88% | ≥91% | ≥92% | ≥92% | |
功率因數 | ≥0.95 | ||||
漏電流 | <1.0mA/240VAC | ||||
浪涌電流 | 冷啟動≤35A/240VAC | ||||
輸出 | 直流電壓 | 12V | 24V | 36V | 48V |
額定電流 | 62.5A | 50A | 33A | 25A | |
功率 | 750W | 1200W | 1188W | 1200W | |
電壓調節范圍 | / | / | / | / | |
紋波及噪聲 | ≤300mVp-p | ≤300mVp-p | ≤500mVp-p | ≤500mVp-p | |
啟動 | 1000ms | ||||
線性調整率 | ±1% | ±1% | ±1% | ±1% | |
負載調整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
電壓精度 | ±2% | ±2% | ±2% | ±2% | |
環境要求 | 工作溫度及溫度 | -30~+70℃5%~95%RH 不凝露（詳情參考產品規格書的降額曲線） | |||
儲存溫濕度 | -45~+85℃5%~95%RH 不凝露 | ||||
振動 | 頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環 | ||||
沖擊 | 加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊 | ||||
海拔高度 | 2000mtrs（2000m以上 | ||||
電磁 兼容 | 電磁耐受 | 設計符合：IEC61000-4-2,3,4,5,6, 11 | |||
諧波電流 | 設計符合：IEC61000-3-2, 限值要求 | ||||
EMC指標 | 設計符合：EN55032 | ||||
安規 | 安全規范 | 設計符合：IEC/EN60950-1 GB4943 | |||
耐壓 | 輸入--輸出 I/P-O/P:3Kvac/10mA | ||||
絕緣阻抗 | I/P-O/P：>10M ohms；I/P-Case：>10M ohms | ||||
保護 | 過壓保護 | 13V~16V | 25V~28V | 37V~45V | 49V~52V |
鎖死模式,故障排除后需要重啟AC | |||||
過載保護 | 104~150% rated 鎖死模式, 故障排除后需要重啟AC | ||||
過溫保護 | 保護 | ||||
短路保護 | 故障排除后需要重啟AC | ||||
可靠性 | MTBF | 25℃環境下：200000Hrs | |||
其他要求 | 尺寸 | 242mm*110mm*41mm（長*寬*高） | |||
包裝 | 1.2 Kg/只 | ||||
冷卻方式 | t¨自冷t風冷 | ||||
延伸方式 | ¨雙三防¨加蓋¨低溫啟動（-40℃）¨其他 | ||||
備注 | *如未特別說明 *為了延長使用壽命 *開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm *電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認 | ||||

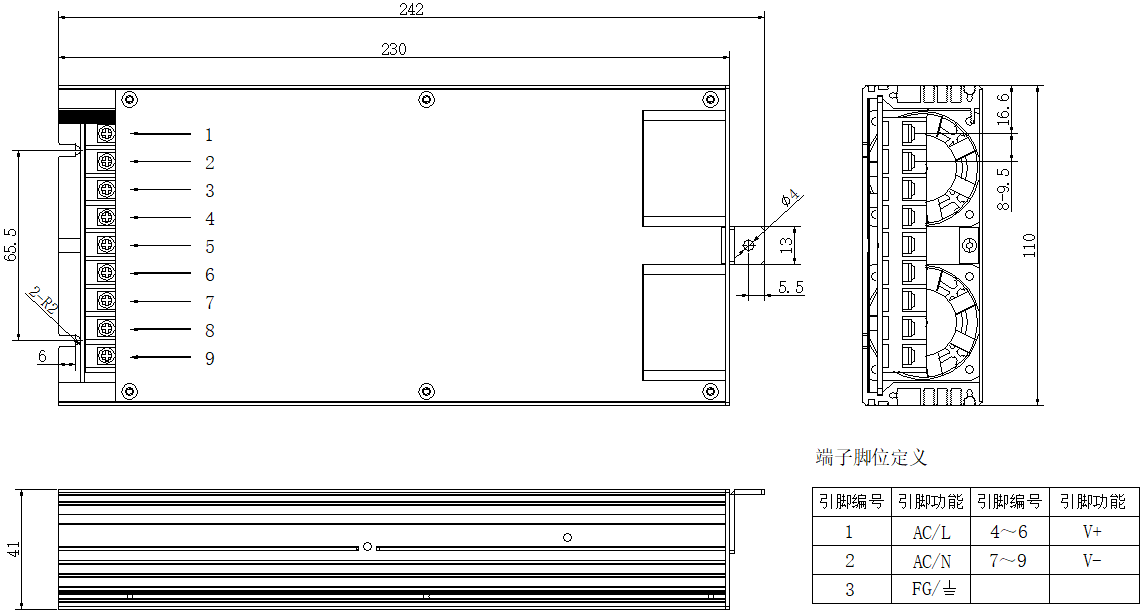

機構尺寸
