電氣參數
型號 | CLU-150A-12 | CLU-150A-24 | CLU-150A-36 | CLU-150A-48 | |
輸入 | 輸入電壓 | 176~264VAC | |||
輸入電流 | 230VAC/2A | ||||
頻率范圍 | 47~63HZ | ||||
效率 | ≥85% | ≥87% | ≥87% | ≥87% | |
漏電流 | <1.0mA/240VAC | ||||
浪涌電流 | 冷啟動≤60A/230VAC | ||||
輸出 | 直流電壓 | 12V | 24V | 36V | 48V |
額定電流 | 12.5A | 6.3A | 4.2A | 3.2A | |
功率 | 150W | 151.2W | 151.2W | 153.6W | |
電壓調節范圍 | / | / | / | / | |
紋波及噪聲 | ≤400mVp-p | ≤400mVp-p | ≤500mVp-p | ≤500mVp-p | |
啟動, 上升時間 | 1000ms | ||||
保持時間 | 20ms/230VAC 負載100% | ||||
線性調整率 | ±0.5% | ±1% | ±1% | ±1% | |
負載調整率 | ±1% | ±1% | ±1% | ±1% | |
電壓精度 | ±1.5% | ±2% | ±2% | ±2% | |
環境要求 | 工作溫度及溫度 | -20~+70℃5%~90%RH 不凝露（詳情參考產品規格書的降額曲線） | |||
儲存溫濕度 | -30~+80℃5%~90%RH 不凝露 | ||||
振動 | 頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環 | ||||
沖擊 | 加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊 | ||||
海拔高度 | 2000mtrs（2000m以上 | ||||
電磁 兼容 | 電磁耐受 | 設計參考：EN55024 | |||
諧波電流 | 設計參考：GB17625.1 | ||||
EMC指標 | 設計參考：EN55022 | ||||
安規 | 安全規范 | 設計參考：UL1012 IEC/EN60950 GB4943 | |||
耐壓 | 輸入--輸出 I/P-O/P:3Kvac/10mA | ||||
絕緣阻抗 | I/P-O/P：>10M ohms | ||||
保護 | 過壓保護 | / | / | / | / |
/ | |||||
過載保護 | 110~160% rated 打嗝模式,故障排除后自恢復 | ||||
過溫保護 | / | ||||
短路保護 | 打嗝模式,故障排除后自恢復 | ||||
可靠性 | MTBF | 25℃環境下：30000Hrs | |||
其他要求 | 尺寸 | 199mm*48mm*30mm（長*寬*高） | |||
包裝 | 0.26 Kg/只 | ||||
冷卻方式 | tt自冷¨風冷 | ||||
延伸方式 | ¨雙三防¨加蓋¨低溫啟動（-40℃）¨其他 | ||||
備注 | *如未特別說明 *為了延長使用壽命 *開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試 *電源是設備系統元器件的一部分 | ||||

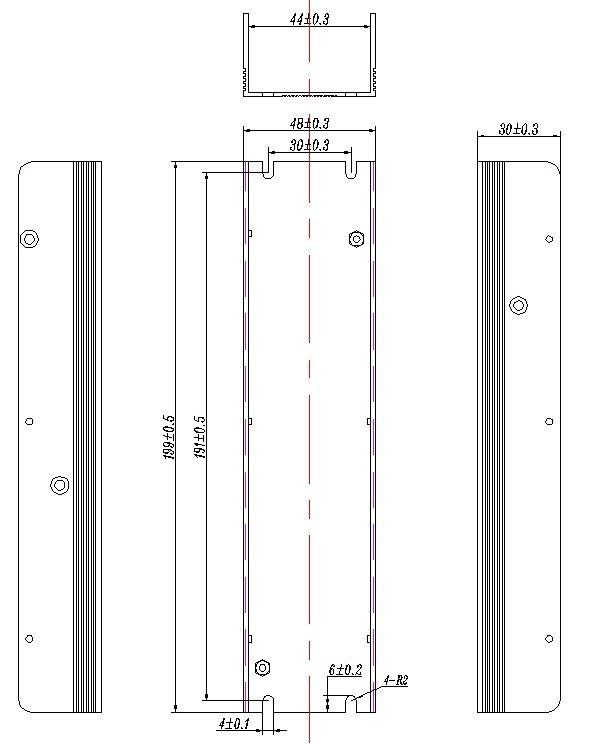

機構尺寸
