電氣參數
型號 | TH-150A-24 | TH-150A-27.5 | |
輸入 | 電壓范圍 | 90~132VAC/176~264VAC | |
輸入電流 | 3.0A/100~120VAC，1.7A/200~240VAC | ||
頻率范圍 | 47~63Hz | ||
效率(typ.) | ≥88% | ≥88% | |
漏電流 | <1.0mA/240VAC | ||
浪涌電流 | 冷機啟動80A/230VAC | ||
輸出 | 直流電壓 | 24V | 27.5V |
額定電流 | 6.25A | 5.5A | |
功率 | 150W | 151.2W | |
電壓調節范圍 | ±10% | ±10% | |
紋波及噪聲 | ≤200mVp-p | ≤200mVp-p | |
啟動 | 1000ms，60ms/230VAC 負載100% | ||
保持時間 | 30ms/230VAC 負載100% | ||
線性調整率 | ±0.5% | ±0.5% | |
負載調整率 | ±1% | ±1% | |
電壓精度 | ±1.5% | ±1.5% | |
環境要求 | 工作溫度及溫度 | -30~70℃20%~95%RH 不凝露（詳情參考降額曲線） | |
儲存溫濕度 | -40~80℃10%~95%RH 不凝露 | ||
振動 | 頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環 | ||
沖擊 | 加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊 | ||
海拔高度 | 5000m（2000m以上，每升高100m | ||
電磁 兼容 | 電磁兼容發射 | 設計參考:EN55015; EN61000-3-3; GB17743, GB17625.1 | |
諧波電流 | 設計參考:EN61000-3-2 Class C (@負載≧60%) | ||
電磁兼容抗擾度 | 設計參考:EN61000-4-2,3,4,5,6,8,11; EN61547，浪涌抗擾度：線對線2kV,線對地4kV判據B | ||
安規 | 安全規范 | 設計參考:GB4943;IEC/EN61347-1 | |
耐壓 | 輸入--輸出 I/P-O/P:3kVac | ||
絕緣阻抗 | I/P-O/P：50M ohms | ||
保護 | 過壓保護 | 27~30V | 30~33V |
關斷輸出，自恢復 | |||
過載保護 | 120~160% 關閉輸出 | ||
過溫保護 | 關斷輸出 | ||
短路保護 | 輸出端短路后電源關閉輸出，短路移除后自恢復 | ||
可靠性 | MTBF | 25℃環境下：≥150000Hrs | |
其他要求 | 尺寸 | 166*106*40mm（長*寬*高） | |
包裝 | 0.63 Kg/只 | ||
冷卻方式 | tt自冷¨風冷 | ||
延伸方式 | ¨雙三防¨加蓋¨低溫啟動（-40℃）¨其他 | ||
備注 | *如未特別說明，所有規格參數均在輸入為230VAC *為了延長使用壽命 *開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。 *電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認。 | ||

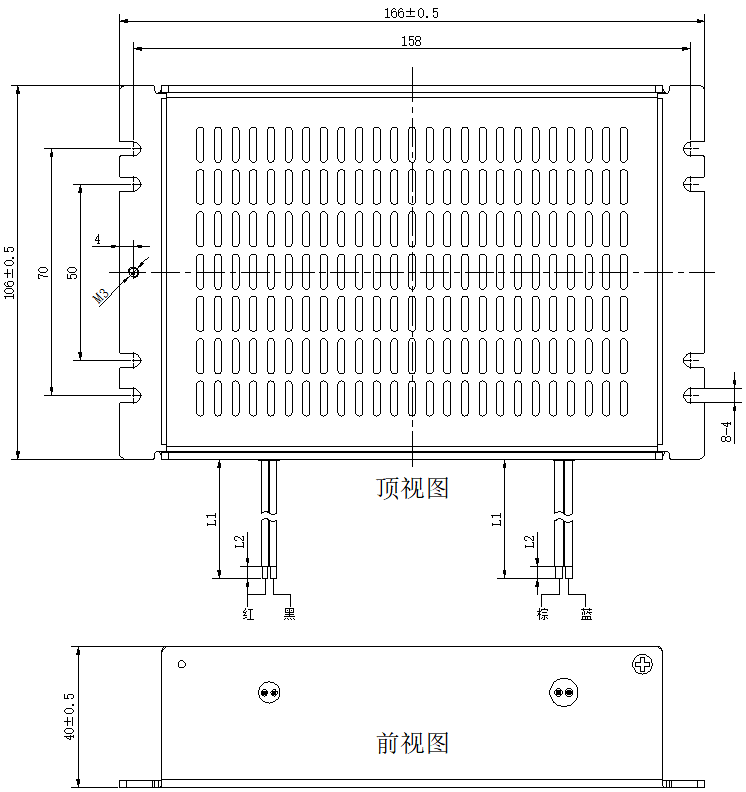

機構尺寸
