分類
電氣參數
型號 | CLB-150-24B | ||
輸入 | 電壓范圍 | 100～120/200～240 開關選擇 | |
輸入電流 | 230VAC/3A | ||
效率 | ≥86% | ≥84% | |
頻率范圍 | 47~63HZ | ||
漏電流 | <1mA/240VAC | ||
浪涌電流 | 冷啟動60A/230VAC | ||
輸出 | 輸出通道 | V1 | V2 |
直流電壓 | 24V | 12V | |
額定電流 | 6.25A | 5A | |
功率 | 150W | 60W | |
電壓調節范圍 | / | ±5% | |
紋波及噪聲 | 200mVp-p | 200mVp-p | |
啟動上升時間 | 1500ms，50ms/230VAC 負載100% | ||
保持時間 | 20ms/230VAC 負載100% | ||
線性調整率 | ±1.0% | ±1.0% | |
負載調整率 | ±2.0% | ±2.0% | |
電壓精度 | ±2.0% | ±2.0% | |
環境要求 | 工作溫度及溫度 | -20~70℃ 20%~95%RH 不凝露（詳情參考降額曲線） | |
儲存溫濕度 | -40~80℃ 10%~95%RH 不凝露 | ||
振動 | 頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環 | ||
沖擊 | 加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊 | ||
海拔高度 | 2000mtrs（2000m以上，每升高100m，環境溫度降低0.6℃） | ||
電磁 兼容 | 電磁耐受 | 設計參考：EN55024；EN61000-4-2,3,4,5,6,8,11 | |
諧波電流 | 設計參考：GB17625.1；EN61000-3-2,-3 限值要求 | ||
EMC指標 | 設計參考：EN55022 | ||
安規 | 安全規范 | 設計參考：GB4943/UL1012 | |
耐壓 | 輸入--輸出 I/P-O/P:3Kvac/5mA；輸入---機殼 I/P-CASE:1.5Kvac/5mA；輸出---機殼 O/P-CASE:0.5Kvac/5mA 每項測試時間為：1min | ||
絕緣阻抗 | I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms | ||
保護 | 過壓保護 | / | 有 |
/ | 13-15V | ||
過載保護 | 110~165% rated 打嗝模式，消除過載后恢復工作 | ||
過溫保護 | / | ||
短路保護 | 去除短路（保留負載）恢復工作 | ||
可靠性 | MTBF | 25℃環境下：100000Hrs，MIL-217 Method | |
其他要求 | 尺寸 | 199x98x42mm (L*W*H) | |
包裝 | 0.51 Kg/只，28只/箱，14.3KG/箱 | ||
冷卻方式 | tt自冷¨風冷 | ||
延伸方式 | ¨雙三防¨加蓋¨低溫啟動（-40℃）¨其他 | ||
備注 | *如未特別說明，所有規格參數均在輸入為230VAC，額定負載，25℃環境下測量。 *為了延長使用壽命，建議配置負載時多留30%的余量。例如：設備需要100W的功率，則選用不小于130W的電源。 *開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。 *電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認。 | ||

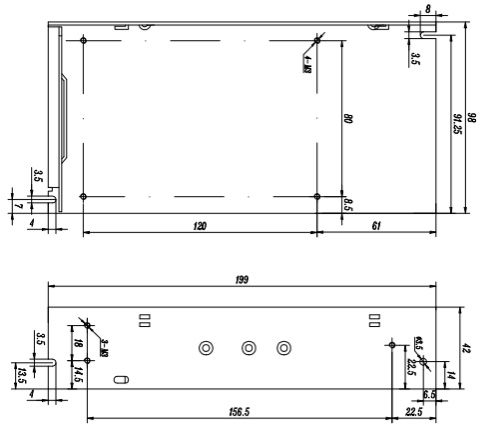

機構尺寸
