輸入

電壓范圍

176~305VAC(請參考降額曲線)

輸入電流

0.3A/230VAC

頻率范圍

47~63Hz

效率(typ.)

86%

87%

88%

89%

功率因素

PF≥0.95/230VAC

漏電流

<0.7mA/240VAC

浪涌電流

冷機啟動60A/230VAC

輸出

直流電壓

12V

24V

36V

48V

額定電流

3.0A

1.5A

1.0A

0.75A

功率

36W

36W

36W

36W

電壓調節范圍

紋波及噪聲

1200mVp-p

2400mVp-p

3600mVp-p

4800mVp-p

啟動

1000ms

保持時間

30ms/230VAC 負載100%

線性調整率

±0.5%

±0.5%

±0.5%

±0.5%

負載調整率

±2%

±2%

±2.5%

±2.5%

電壓精度

±3.0%

±3.0%

±3.0%

±3.0%

環境要求

工作溫度及溫度

-40~80℃ 20%~95%RH 不凝露（詳情參考降額曲線）

儲存溫濕度

-40~80℃ 10%~95%RH 不凝露

振動

頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環

沖擊

加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊

海拔高度

5000m（2000m以上

電磁

兼容

電磁兼容發射

符合EN55015; GB17743

諧波電流

EN61000-3-2 (@負載≧60%)

電磁兼容抗擾度

符合EN61000-4-2,3,4,5,6,8,11; EN61547

安規

安全規范

符合GB19510.1,GB19510.14;IEC/EN61347-1

耐壓

輸入--輸出 I/P-O/P:3.75kVac；輸入---機殼 I/P-CASE:2kVac

絕緣阻抗

I/P-O/P：50M ohms

保護

過載保護

110~165% 關閉輸出

短路保護

輸出端短路后電源關閉輸出

可靠性

MTBF

25℃環境下：≥150000Hrs，MIL-217 Method

其他要求

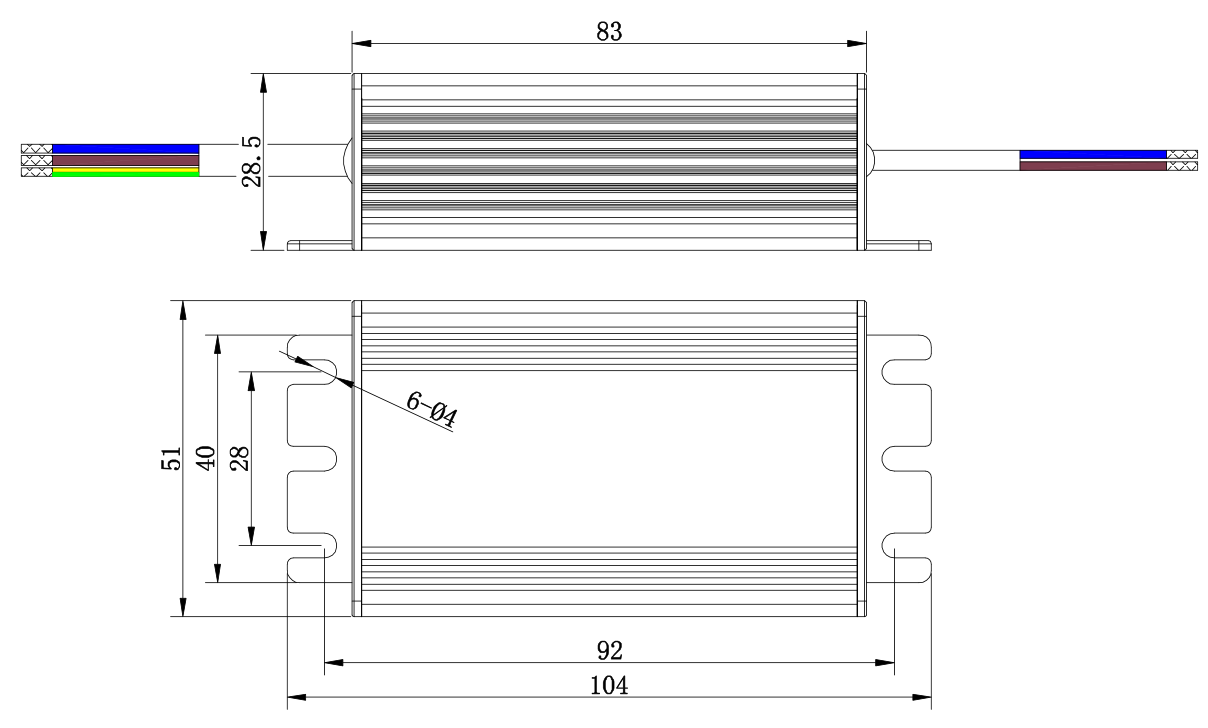

尺寸

104*51*28.5mm（長*寬*高）

包裝

0.20 Kg/只

冷卻方式

tt自冷¨風冷

延伸方式

¨雙三防¨加蓋t低溫啟動（-40℃）¨其他

備注

*如未特別說明，所有規格參數均在輸入為230VAC
