分類
電氣參數
型號 | CL-H60-024A3 | CL-H60-036A3 | CL-H60-042A3 | CL-H60-048A3 | |
輸入 | 電壓范圍 | 176~305VAC(請參考降額曲線) | |||
輸入電流 | 0.3A/230VAC， | ||||
頻率范圍 | 47~63Hz | ||||
效率(typ.) | 87.8% | 88.2% | 88.5% | 89.2% | |
功率因素 | PF≥0.95/230VAC | ||||
漏電流 | <0.7mA/240VAC | ||||
浪涌電流 | 冷機啟動60A/230VAC | ||||
輸出 | 直流電壓 | 24V | 36V | 42V | 48V |
額定電流 | 2.5A | 1.65A | 1.42A | 1.25A | |
功率 | 60W | 59.4W | 59.6W | 60W | |
電壓調節范圍 | |||||
紋波及噪聲 | 240mVp-p | 250mVp-p | 300mVp-p | 500mVp-p | |
啟動，上升時間 | 1000ms | ||||
保持時間 | 30ms/230VAC 負載100% | ||||
線性調整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
負載調整率 | ±2% | ±2% | ±1.5% | ±1.5% | |
電壓精度 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
環境要求 | 工作溫度及溫度 | -40~70℃ 20%~95%RH 不凝露（詳情參考降額曲線） | |||
儲存溫濕度 | -40~80℃ 10%~95%RH 不凝露 | ||||
振動 | 頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環 | ||||
沖擊 | 加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊 | ||||
海拔高度 | 5000m（2000m以上，每升高100m，環境溫度降低0.6℃） | ||||
電磁 兼容 | 電磁兼容發射 | 符合EN55015; EN61000-3-3; GB17743, GB17625.1 | |||
諧波電流 | EN61000-3-2 Class C (@負載≧60%) | ||||
電磁兼容抗擾度 | 符合EN61000-4-2,3,4,5,6,8,11; EN61547，浪涌抗擾度：線對線4kV,線對地6kV判據B | ||||
安規 | 安全規范 | 符合GB19510.1,GB19510.14;IEC/EN61347-1、EN61347-2-13; | |||
耐壓 | 輸入--輸出 I/P-O/P:3.75kVac；輸入---機殼 I/P-CASE:2kVac；輸出---機殼 O/P-CASE:0.5kVac 每項測試時間為：1min | ||||
絕緣阻抗 | I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms | ||||
保護 | 過壓保護 | 25~30V | 38~42V | 44~48V | 50~60V |
關斷輸出，自恢復 | |||||
過載保護 | 110~165% 關閉輸出，打嗝模式 | ||||
過溫保護 | 關斷輸出，溫度降低后自恢復 | ||||
短路保護 | 輸出端短路后電源關閉輸出，短路移除后自恢復 | ||||
可靠性 | MTBF | 25℃環境下：≥150000Hrs，MIL-217 Method | |||
其他要求 | 尺寸 | 138*45*29mm（長*寬*高） | |||
包裝 | 0.29 Kg/只，36只/箱，10.9KG/箱 | ||||
冷卻方式 | tt自冷¨風冷 | ||||
延伸方式 | ¨雙三防¨加蓋t低溫啟動（-40℃）¨其他 | ||||
備注 | *如未特別說明，所有規格參數均在輸入為230VAC，額定負載，25℃環境下測量。 *為了延長使用壽命 *開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm *電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認 | ||||

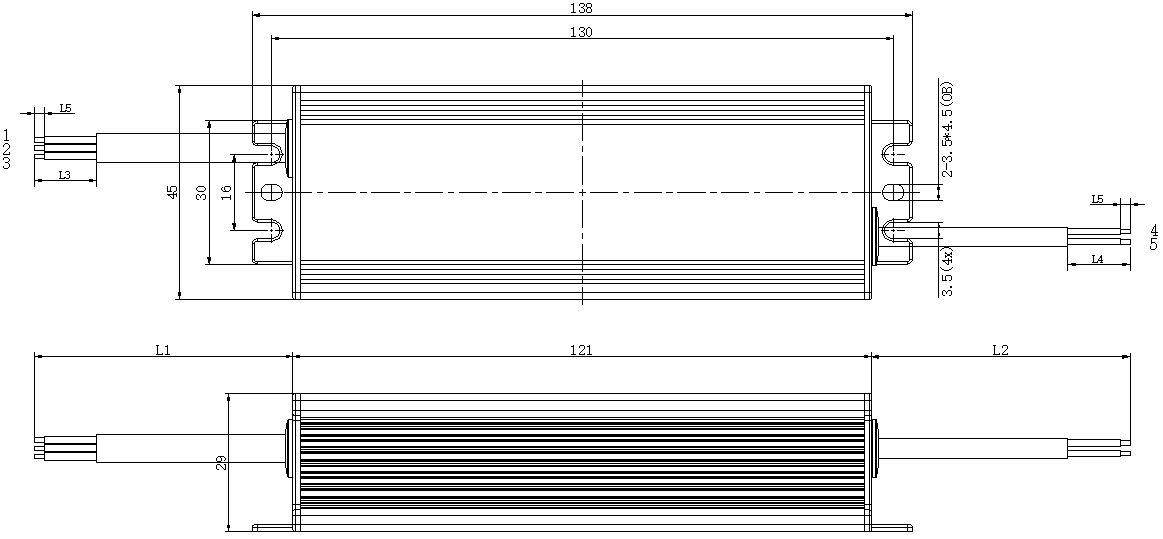

機構尺寸
