分類
電氣參數
型號 | CL400-PAS1-12P | CL400-PAS1-24P | CL400-PAS1-26P | CL400-PAS1-36P | |
輸 入 | 輸入電壓范圍 | 90~264VAC 47~63HZ | |||
輸入電流 | 230VAC/2A | ||||
效 率 | ≥88% | ≥90% | ≥90% | ≥90% | |
功率因數 | ≥0.95 | ||||
漏 電 流 | <3.5mA/240VAC | ||||
浪涌電流 | 冷啟動≤90A/240VAC | ||||
輸 出 | 直流電壓 | 12V | 24V | 26V | 36V |
額定電流 | 27A | 15A | 14A | 10A | |
功 率 | 324W | 360W | 364W | 360W | |
電壓調節范圍 | ±10% | ±10% | ±10% | ||
紋波及噪聲 | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | |
啟動 | 小于3000ms/230VAC ，小于100 ms/230VAC 額定負載 | ||||
保持時間 | 20ms/230VAC 負載100% | ||||
線性調整率 | ±1% | ±1% | ±1% | ±1% | |
負載調整率 | ±2% | ±2% | ±2% | ±2% | |
電壓精度 | ±4% | ±4% | ±4% | ±4% | |
環境要求 | 工作溫度及溫度 | -30~+60℃ 20%~95%RH 不凝露 （詳情參考產品規格書的降額曲線） | |||
儲存溫濕度 | -40~+80℃ 10%~95%RH 不凝露 | ||||
振 動 | 頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環 | ||||
沖 擊 | 加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊 | ||||
海拔高度 | 2000mtrs（2000m以上，每升高100m，環境溫度降低0.6℃,負載降額1.5%） | ||||
電 磁 兼 容 | 電磁耐受 | 設計符合EN55024；EN61000-4-2,3,4,5,6,8,11 | |||
諧波電流 | 設計符合GB17625.1；EN61000-3-2,-3 限值要求 | ||||
EMC指標 | 設計符合：EN55015 | ||||
安 規 | 安全規范 | 設計符合：GB4943 | |||
耐 壓 | 輸入--輸出 I/P-O/P:3Kvac/5mA；輸入---機殼 I/P-CASE:1.5Kvac/5mA；輸出---機殼 O/P-CASE:0.5Kvdc/5mA 每項測試時間為：1min | ||||
絕緣阻抗 | I/P-O/P：>10M ohms；I/P-Case：>10M ohms；O/P-Case：>10M ohms | ||||
保 護 | 過壓保護 | 13.8V~16.2V | 27V~29V | 30.5V~33V | 38V~42V |
鎖死模式,關機AC后需等10S后方可解除鎖死模式 | |||||
過載保護 | 110~180% rated 限流回縮模式，關機AC后需等10S后方可解除回縮模式 | ||||
過溫保護 | 可選項 | ||||
短路保護 | 輸出端短路后回縮電流，限流回縮模式，關機AC后需等10S后方可解除回縮模式 | ||||
可 靠 性 | MTBF | 25℃環境下：100000Hrs，MIL-HDBK-217F Notice2 應力法預計 | |||
其他要求 | 尺 寸 | 235mm*115.5mm*42mm（長*寬*高） | |||
包 裝 | 1.2 Kg/只，12只/箱， 14.5 KG/箱 | ||||
冷卻方式 | tt自冷 ¨風冷 | ||||
延伸方式 | ¨ 雙三防 ¨ 加蓋 t 低溫啟動（-40℃） ¨ 其他 | ||||
備 注 | *如未特別說明，所有規格參數均在輸入為230VAC，額定負載，25℃環境下測量。 *為了延長使用壽命，建議配置負載時多留30%的余量。例如：設備需要100W的功率，則選用不小于130W的電源。 *開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。 *電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認。 | ||||

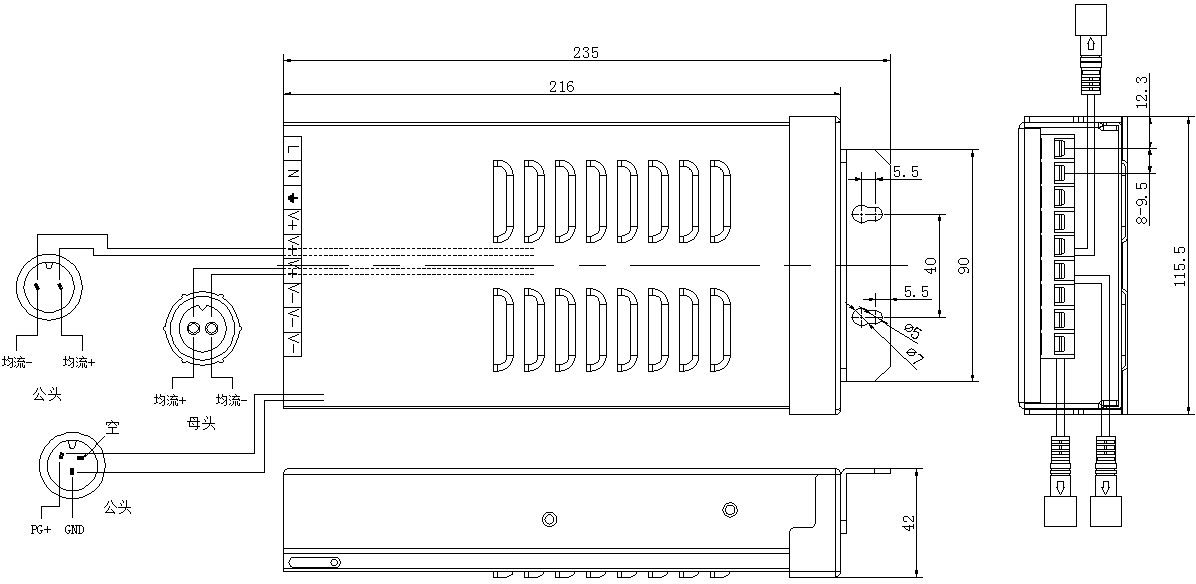

機構尺寸
