分類
電氣參數
型號 | CLG-H350-V024AP | CLG-H350-V036AP | CLG-H350-V048AP | |
輸入 | 電壓范圍 | 176~305VAC(請參考降額曲線) | ||
輸入電流 | 2.5A/200~240VAC | |||
頻率范圍 | 47~63Hz | |||
效率(typ.) | ≥92% | ≥92% | ≥92% | |
功率因素 | PF≥0.95/230VAC | |||
漏電流 | <0.7mA/240VAC | |||
浪涌電流 | 冷機啟動80A/230VAC | |||
輸出 | 直流電壓 | 24V | 36V | 48V |
額定電流 | 14.6A | 9.7A | 7.3A | |
功率 | 350.4W | 349.2W | 350.4W | |
電壓調節范圍 | / | / | / | |
紋波及噪聲 | ≤240mVp-p | ≤300mVp-p | ≤400mVp-p | |
啟動，上升時間 | 1000ms，60ms/230VAC 負載100% | |||
保持時間 | 30ms/230VAC 負載100% | |||
線性調整率 | ±1% | ±1% | ±1% | |
負載調整率 | ±2% | ±1.5% | ±1.5% | |
電壓精度 | ±3% | ±3% | ±3% | |
環境要求 | 工作溫度及溫度 | -40~80℃20%~95%RH 不凝露（詳情參考降額曲線） | ||
儲存溫濕度 | -40~80℃10%~95%RH 不凝露 | |||
振動 | 頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環 | |||
沖擊 | 加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊 | |||
海拔高度 | 5000m（2000m以上，每升高100m，環境溫度降低0.6℃） | |||
電磁 兼容 | 電磁兼容發射 | 符合EN55015; EN61000-3-3; GB17743, GB17625.1 | ||
諧波電流 | EN61000-3-2 Class C (@負載≧60%) | |||
電磁兼容抗擾度 | 符合EN61000-4-2,3,4,5,6,8,11; EN61547，浪涌抗擾度：線對線4kV,線對地6kV判據B | |||
安規 | 安全規范 | 符合GB19510.1,GB19510.14;IEC/EN61347-1、EN61347-2-13; | ||
耐壓 | 輸入--輸出 I/P-O/P:3.75kVac；輸入---機殼 I/P-CASE:1.75kVac；輸出---機殼 O/P-CASE:0.5kVac 每項測試時間為：1min | |||
絕緣阻抗 | I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms | |||
保護 | 過壓保護 | 27~32V | 39~45V | 50~60V |
關斷輸出，自恢復 | ||||
過載保護 | 120~160% 關閉輸出，打嗝模式 | |||
過溫保護 | 關斷輸出，溫度降低后自恢復 | |||
短路保護 | 輸出端短路后電源關閉輸出，短路移除后自恢復 | |||
可靠性 | MTBF | 25℃環境下：≥150000Hrs，MIL-217 Method | ||
其他要求 | 尺寸 | 234*73*39mm（長*寬*高） | ||
包裝 | 1.2 Kg/只，10只/箱，13.5KG/箱 | |||
冷卻方式 | tt自冷¨風冷 | |||
延伸方式 | ¨雙三防¨加蓋t低溫啟動（-40℃）¨其他 | |||
備注 | *如未特別說明，所有規格參數均在輸入為230VAC，額定負載，25℃環境下測量。 *為了延長使用壽命，建議配置負載時多留30%的余量。例如：設備需要100W的功率，則選用不小于130W的電源。 *開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容 *電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認 | |||

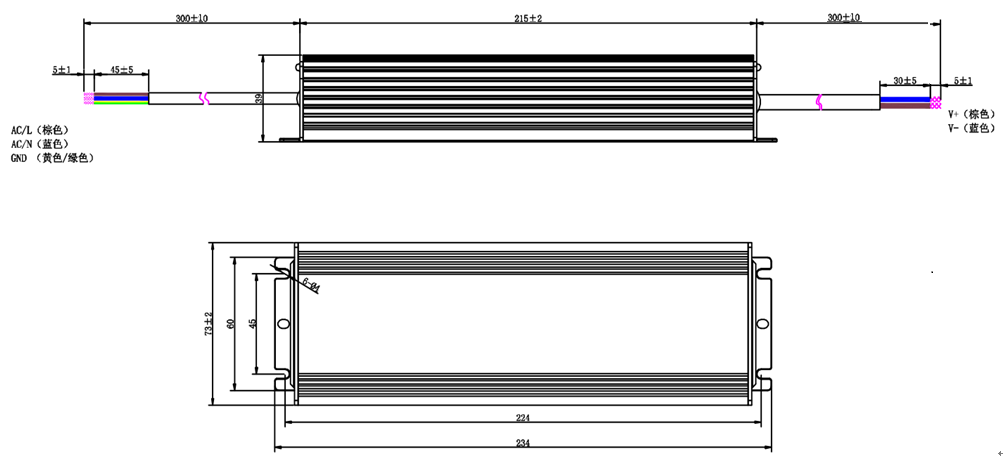

機構尺寸
